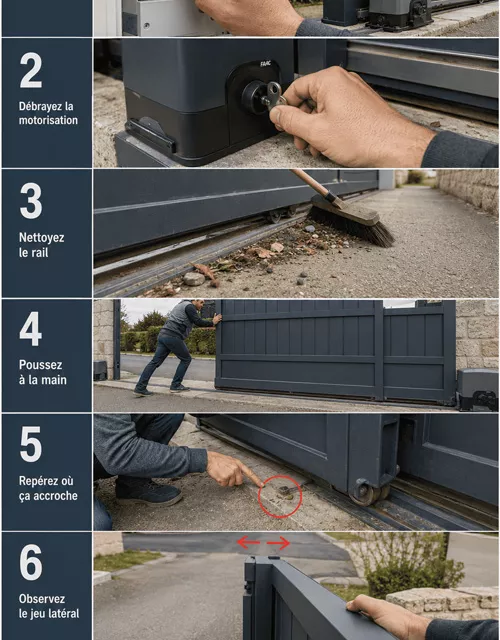

Commencez par le rail au sol. Un petit obstacle peut suffire à dérégler le mouvement : feuilles compactées, sable, gravillon, morceau de mortier, vis qui dépasse ou raccord de rail mal aligné. Procédez dans cet ordre :
Le déplacement doit rester régulier du début à la fin de course. Si le portail accroche toujours à 1,50 m du poteau, cherchez une cause localisée à cet endroit précis : vis de fixation qui dépasse, rail écrasé, raccord entre deux rails mal aligné, trace de rouille en relief ou caillou coincé dans la gorge.
"Quand le portail accroche, je commence par marquer l’endroit au sol avant de régler quoi que ce soit. Sur 20 ou 30 cm autour de cette marque, on trouve souvent la cause : un caillou coincé, une tête de vis trop haute, un raccord de rail qui a bougé ou une petite bosse dans la gorge"
Christophe Delaunay

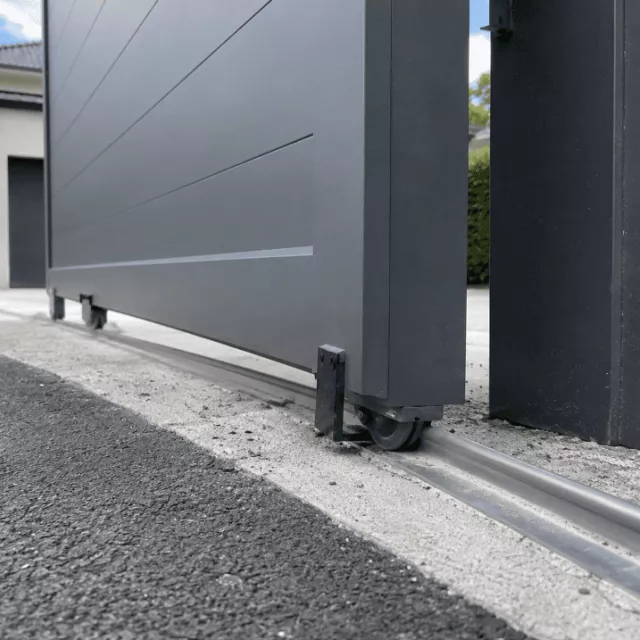

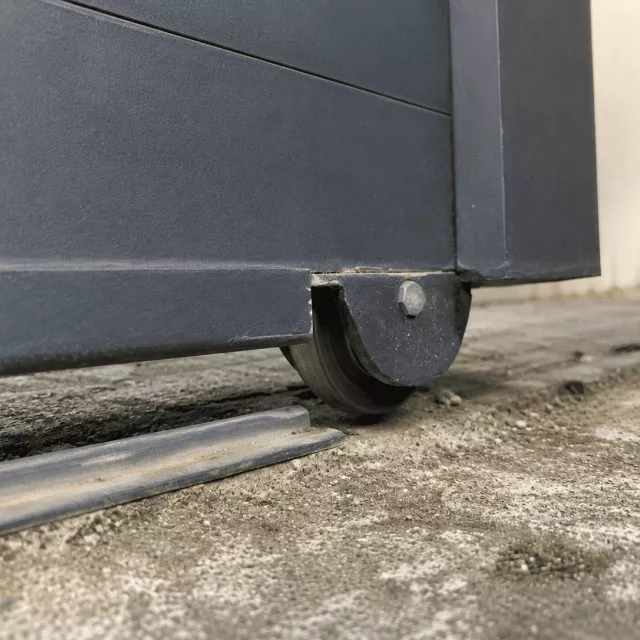

Un déraillement répété au même endroit peut indiquer un défaut sur la ligne de roulement. Une tête de vis, une bosse de quelques millimètres ou une jonction mal alignée peut faire monter le galet.
Posez une règle de maçon ou un niveau de 1 m sur le rail. La roulette doit suivre une ligne droite, sans marche ni point haut. Sur un rail en deux parties, vérifiez la jonction : les deux longueurs doivent être dans le même axe, sans décalage vertical. Un portail de 4 m utilise souvent deux rails de 3 m recoupés ou raccordés ; ce raccord devient une zone sensible si la longrine béton a travaillé.
À contrôler sur la zone concernée :
Quand le défaut apparaît après le passage d’un véhicule, regardez si le rail a été écrasé ou si une fixation s’est desserrée. Un rail qui bouge sous le pied ne guide plus correctement les galets.
Le vent peut devenir un facteur de déraillement lorsque le portail offre une grande surface pleine. Un vantail de 4 m de long sur 1,70 m de haut représente 6,8 m² de prise au vent. Si le guide haut laisse trop de jeu, le haut du portail se décale, le bas se met en biais et une roulette peut grimper sur le bord du rail.
Les portails pleins en aluminium, PVC ou bois sont plus exposés que les modèles ajourés. Le risque augmente aussi sur une entrée dégagée, un terrain en couloir de vent ou une façade orientée aux vents latéraux. Dans ces conditions, un simple réglage de fin de course ne suffit pas si le vantail bouge de plusieurs centimètres en partie haute.
Testez le guide haut en le secouant à la main, moteur débrayé. Le mouvement doit rester limité. Si le haut du vantail se déplace de 2 ou 3 cm, contrôlez l’écartement des rouleaux, l’état des fixations et l’aplomb du poteau guide.
"Sur un portail plein, je contrôle toujours le guide haut dans trois positions : ouvert, à mi-course et fermé. Le réglage peut paraître correct quand il est fermé, puis devenir trop large au milieu si le poteau penche de quelques millimètres ou si le vantail a pris du voile"
Christophe Delaunay
Le vantail vibre, saute, ralentit ou produit un bruit métallique au passage d’une zone précise. Moteur débrayé, le point dur reste présent, ce qui permet d’écarter un simple réglage de motorisation.
Inspectez le rail sur toute sa longueur. Cherchez une gorge écrasée, une zone de rouille en relief, une fissure, une fixation arrachée ou une jonction qui forme une marche. Un rail descellé peut aussi bouger sous son poids.
| Etat du rail | Solution proposée |
|---|---|
| Rail sale | Nettoyage à la brosse, au balai ou au jet d’eau |
| Petite bosse localisée | Redressage si le profil reste exploitable |
| Jonction décalée | Reprise de l’alignement et des fixations |
| Rail fissuré ou tordu | Remplacement de la section concernée |
| Rail descellé | Refixation après contrôle de la longrine |
| Longrine fissurée | Reprise du support avant pose du rail |
Un redressage peut suffire pour une petite déformation. Un remplacement est préférable quand le rail est fissuré, tordu sur plusieurs dizaines de centimètres, rouillé en profondeur ou mal fixé dans une longrine béton dégradée.
Un galet en bon état tourne rond, sans vibration et sans jeu latéral excessif. Lorsqu’il est usé, la bande de roulement peut être creusée, l’axe peut prendre du jeu ou la roue peut se bloquer par moments. Le portail avance alors par à-coups, avec un bruit de frottement ou une résistance sous la main.
Ouvrez-le à mi-course et regardez chaque roulette. Une roue fissurée, ovalisée ou inclinée doit être remplacée. Contrôlez aussi la compatibilité avec le rail : un galet prévu pour un rail en V ne travaille pas comme un galet prévu pour un rail en U.
À remplacer en priorité si vous observez :
Après le remplacement des galets, effectuez un test manuel complet. Si le portail continue à frotter, contrôlez l’alignement du rail, le guide haut et le support béton.
Oui. Le guide haut maintient le vantail dans son axe. S’il est trop ouvert, le portail se balance. S’il serre trop, il freine le mouvement et peut faire forcer le moteur.
Sur un guide à deux rouleaux, le vantail doit rester centré. La main doit pouvoir faire bouger le haut du portail de quelques millimètres, sans déplacement latéral important.
Après réglage, testez trois positions : ouvert, à mi-course et fermé. Le jeu doit rester cohérent sur toute la longueur. Un jeu excessif à la fermeture peut révéler un poteau qui a bougé ou un vantail déformé.
Sur un portail motorisé, la crémaillère transmet l’effort du moteur au vantail. Elle doit être entraînée par le pignon sans porter le poids du portail. Quand elle appuie trop fort sur le pignon, le moteur crée un effort vertical : le bas du vantail se soulève et une roulette peut perdre son appui.
Le repère de pose courant consiste à conserver un jeu de 1 à 2 mm entre le pignon et la crémaillère. Ce jeu doit être vérifié au départ, au milieu et en fin de course.
Méthode de contrôle rapide :
Un portail qui fonctionne bien à la main, puis déraille uniquement avec le moteur ; doit faire l’objet d’un contrôle à hauteur de la crémaillère, la platine moteur, les fins de course et le réglage de force. L’objectif est de retrouver un entraînement horizontal, sans soulèvement du vantail.
Une butée mal placée peut le mettre en contrainte à la fin de l’ouverture ou de la fermeture. Le moteur continue à pousser contre un point dur, le vantail se met en biais et la roulette peut monter sur le rail.
Contrôlez les deux extrémités de course. En fermeture, le portail doit arriver dans sa réception sans choc violent ni frottement contre le poteau. En ouverture, il doit s’arrêter avant de tirer sur la fixation arrière ou sur la crémaillère.
Après correction, effectuez plusieurs cycles complets. Le portail doit ralentir, s’arrêter proprement et rester stable en position ouverte comme en position fermée.
Un portail coulissant dépend de son support. Une longrine fissurée ou un poteau guide incliné peut remettre le vantail hors axe, même avec un rail propre et des galets en bon état. Le symptôme typique est un réglage qui tient quelques jours, puis un déraillement qui revient.
Contrôlez l’horizontalité du rail avec un niveau. Cherchez les fissures dans le béton, les scellements qui sonnent creux, les chevilles arrachées ou les zones affaissées. Vérifiez aussi l’aplomb des poteaux. Quelques millimètres de décalage au niveau du poteau guide peuvent créer un jeu beaucoup plus visible en haut du portail.
Lorsque le support a bougé, la solution passe par une reprise de fixation, un scellement plus solide ou une correction de la longrine selon l’état du béton.
| Problème observé | Cause probable | Action à effectuer |
|---|---|---|
| Le portail déraille au même endroit | Obstacle, bosse, raccord de rail | Nettoyer, réaligner, resserrer ou remplacer la portion abîmée |
| Le portail sort du rail par vent fort | Guide haut trop ouvert, portail plein | Resserrer le guidage, contrôler les rouleaux hauts, vérifier les butées |
| Le portail monte au démarrage du moteur | Crémaillère en appui sur le pignon | Régler un jeu de 1 à 2 mm |
| Le portail force sur toute la course | Galets usés, rail déformé, mauvais alignement | Tester à la main, inspecter galets, rail et poteaux |
| Le portail tape en fin de fermeture | Butée ou fin de course mal réglée | Recaler la butée, régler la fin de course |
| Le rail bouge sous le pied | Fixation ou longrine dégradée | Refixer le rail ou reprendre le support béton |
L’utilisation doit être arrêtée dès qu’une roulette quitte le rail, que le portail penche ou que le moteur force. Un portail coulissant pèse souvent plusieurs dizaines de kilos, parfois plus de 100 kg selon les dimensions et le matériau. Une sortie de rail peut provoquer la chute du vantail, l’arrachement du guide haut ou la casse du moteur.
Sur les lieux de travail, l’arrêté du 21 décembre 1993 impose des vérifications périodiques des portes et portails automatiques et semi-automatiques, avec une périodicité minimale de 6 mois. [1]
La norme NF EN 13241+A2 concerne les exigences de performance et de sécurité des portes, portails et barrières manuels ou motorisés dans les zones accessibles aux personnes.[2]
Quand faut-il remplacer le rail ?
Le remplacement du rail devient pertinent quand le portail déraille après nettoyage et réglage, ou lorsque le profil ne guide plus correctement les galets. Une gorge écrasée, une fissure, une corrosion avancée ou une fixation qui ne tient plus dans le béton justifient une intervention plus lourde.
Une pose propre suit les étapes suivantes :
Un professionnel doit intervenir si le portail est déjà sorti du rail, si un galet est cassé, si le rail bouge, si le poteau guide se déplace ou si le moteur continue de pousser malgré un blocage.
Pour éviter cela, il faut d’abord contrôler le rail après les périodes de vent, les chutes de feuilles, les travaux de gravier et les épisodes de gel. Contrôlez aussi les galets et le guide haut deux fois par an pour un portail utilisé chaque jour.
Prenez quatre photos après un réglage : rail, galet, guide haut et crémaillère. Ces repères permettent de voir rapidement si une fixation s’est desserrée, si la crémaillère s’est déplacée ou si le poteau guide a pris du jeu.
Pour un portail motorisé, testez aussi le fonctionnement en manuel une à deux fois par an. Un portail dur à pousser à la main fatigue le moteur, use les galets et augmente le risque de sortie de rail.
[1] Légifrance, arrêté du 21 décembre 1993 relatif aux portes et portails automatiques et semi-automatiques sur les lieux de travail, https://www.legifrance.gouv.fr/loda/id/LEGITEXT000006082855
[2] AFNOR Normalisation, norme NF EN 13241+A2 relative aux portes, portails et barrières manuels ou motorisés, https://www.boutique.afnor.org/fr-fr/norme/nf-en-13241-a2/portes-et-portails-industriels-commerciaux-et-de-garage-norme-de-produit-ca/fa186542/57990
